Логическая модель базы геолого-геофизических данных имеет четырехуровневую иерархическую структуру, соответствующую организации геолого-геофизической информации в нефтяной геологии.

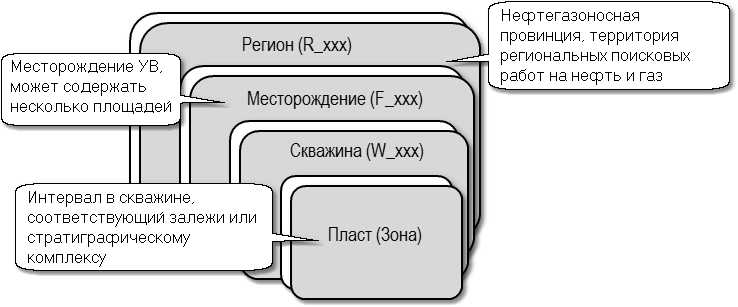

Логическая модель базы геолого-геофизических данных |
Месторождение нефти и газа может содержать одну или несколько залежей углеводородов, которые обычно приурочены к отдельным стратиграфическим горизонтам. Каждому такому горизонту (пласту) присваивается номенклатурное имя, которое порождается ещё на начальном этапе изучения свойств пород на территории месторождения и является фиксированным шифром залежи на всем последующем периоде разведки и разработки залежей углеводородов. В разрезе скважины каждой такой залежи соответствует определенный интервал глубин. В системе Gintel этот интервал назван зоной. |
В разрезе скважины обычно выделяются одна или несколько зон - объектов обработки, к которым приурочены отдельные залежи на месторождении. Сведения об этих объектах содержатся в специальной таблице, которая хранится в базе данных по скважине и названа Списком зон.
Для залежи обычно исследуются петрофизические свойства слагающих пород, устанавливаются петрофизические зависимости, критические граничные значения параметров для выделения продуктивных коллекторов и др. Эти данные определяются как типовые по каждой зоне в пределах площади. Они могут уточняться для конкретных скважин, расположенных на различных участках площади месторождения.
Специфика интерпретации данных ГИС такова, что часто в разрезе скважины выделяются объекты интерпретации (зоны) независимо от геологической разбивки на интервалы с учетом только особенностей свойств пород в разрезе и применяемой технологии интерпретации ГИС. В этом случае обычно составляется другая (альтернативная описанной выше) таблица списка зон, которая записывается в базу данных по скважине с другим именем. В системе допускается создавать несколько независимых таблиц списков зон. При обработке данных ГИС по скважине эти таблицы могут использоваться по мере необходимости. Однако следует помнить, что каждый проект использует собственную зону.
Изложенные особенности группирования данных явились основой при создании архитектуры базы данных системы Gintel.
База Данных имеет корневой каталог с фиксированным именем Data. На рисунке ниже изображена архитектура каталогов Базы Данных.
В каталоге Data содержатся следующие каталоги и файлы:
•Каталог Port - каталог-порт, через который осуществляется обмен данными между различными рабочими станциями.
•Группу каталогов R_КодРегиона - каталогов регионов. КодРегиона - произвольный шифр, присвоенный региону. Например, R_w-s - регион Западная Сибирь. В каталоге Data может содержаться произвольное число каталогов регионов.
В каталоге R_КодРегиона содержатся:
•Файл Aregion – содержит общие сведения по региону.
•Файл ListFields – содержит список площадей по региону.
•Файл Formations – содержит список номенклатурных стратиграфических пластов, выделенных в геологическом разрезе в пределах региона. Этот список должен представлять собой объединение списков Formations всех площадей, принадлежащих региону.
•Файл StratColumn – содержит данные детальной стратиграфической разбивки геологического разреза на территории региона.
Структура файлов Aregion, ListFields, Formations, StratColumn представлена в разделе Управление Базой Данных системы.
В каталоге региона R_КодРегиона содержатся каталоги площадей (месторождений углеводородов). Они имеют имена: F_КодПлощади, где КодПлощади - шифр, присвоенный площади (ограничен 3 символами). Например, F_PR - месторождение Примерное.
Каталог площади F_КодПлощади содержит следующие каталоги и файлы:
•Каталог Field - база обобщенных данных по площади.
•Каталог Ptsv - библиотека типовых петрофизических связей для разных зон площади.
•Каталог Ptrt - библиотека типовых документов с петрофизическими параметрами и связями для отдельных зон.

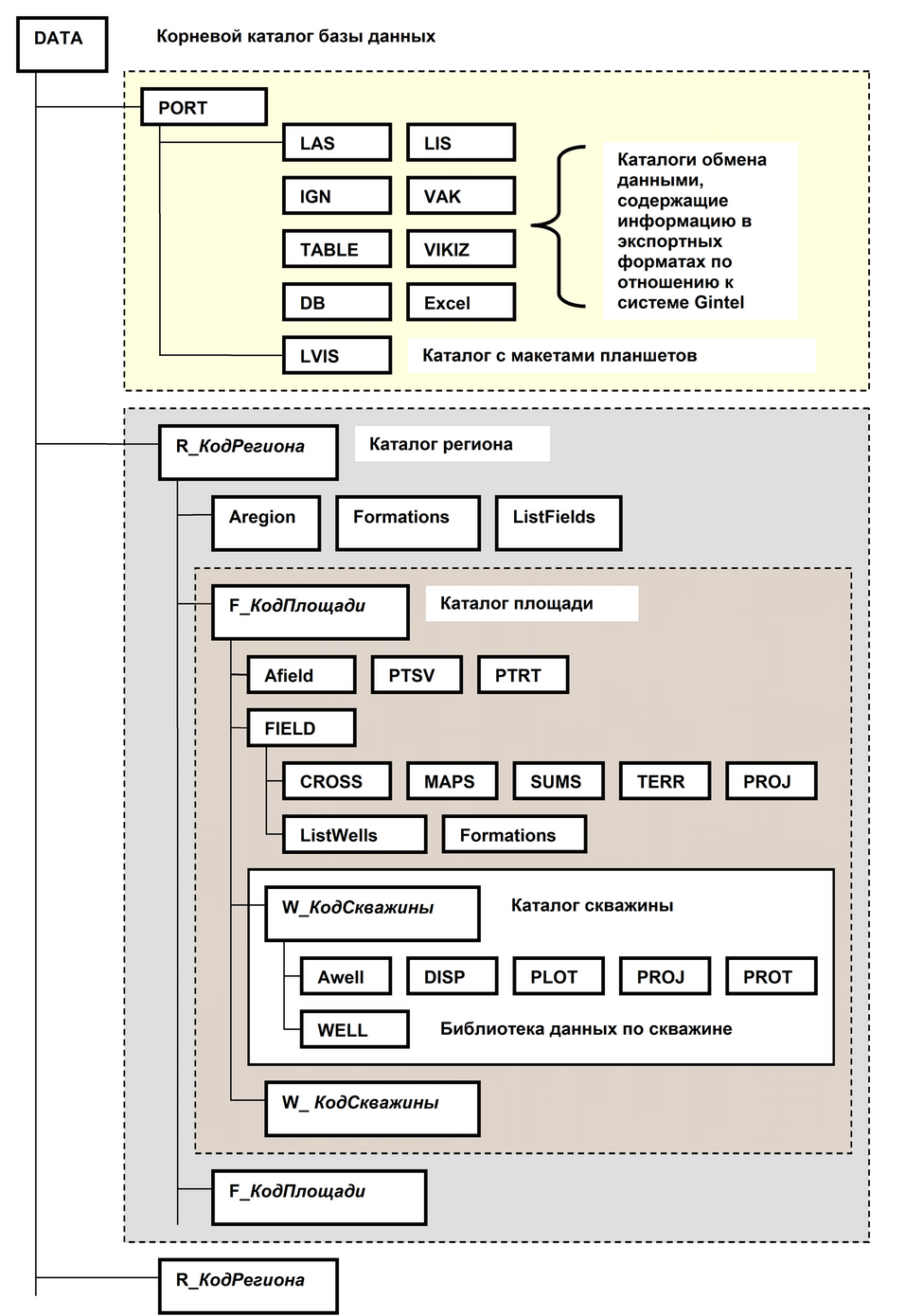

Структура каталогов базы данных системы Gintel. |
•Группу каталогов по скважинам W_КодСкв. В каждом каталоге W_КодСкв содержится база данных по отдельной скважине. Значение КодСкв - шифр скважины. Обычно шифр скважины состоит из шифра площади и номера скважины. Например, W_pr150 - скважина 150, пл. Примерная. В каталоге F_КодПлощади могут содержаться базы данных по произвольному числу скважин.
•Файл Afield – содержит общие сведения по площади.
Каталог обобщенных данных по площади Field включает следующие каталоги и файлы:
•Каталог Proj - архив проектов обработки данных по площади.
•Каталог Sums - итоги. Здесь хранятся итоговые документы с обобщенными данными по залежам и месторождению в целом.
•Каталог Maps - карты. В каталоге хранятся файлы с макетами различных карт по отдельным залежам.
•Каталог Сross - разрезы. В каталоге хранятся файлы с макетами разрезов.
•Файл ListWells - содержит список скважин по площади.
•Файл Formations - содержит список номенклатурных стратиграфических пластов, выделенных в геологическом разрезе в пределах площади. Этот список должен представлять собой подмножество списка Formations по региону.
•Файл StratColumn – содержит данные детальной стратиграфической разбивки геологического разреза на территории площади (обычно совпадает с файлом StratColumn региона).
Структура файлов Afield и ListWells представлена в разделе Управление Базой Данных системы.
База данных по скважине W_КодСкв состоит из следующих каталогов и файла:
•Каталог Well - библиотека данных по скважине.
•Каталог Disp - библиотека макетов планшетов.
•Каталог Plot - библиотека макетов графиков.
•Каталог Proj - архив проектов обработки по скважине.
•Каталог Prot - библиотека протоколов выполненных вычислительных функций.
•Файл Awell - содержит общие сведения по скважине.
В каталоге Well содержатся:
•Файл Xwell бинарной структуры - параметры состояния библиотеки.
•Файл WellCat в кодах ASCII - список файлов в каталоге Well. Файл при обработке не используется, служит только для информационной справки.
•Набор файлов данных, в каждом из которых содержится разнообразная информация по скважине. Для защиты все эти файлы имеют бинарную структуру. Для удобства в первых 80-ти байтах этих файлов хранится информация об имени и дате записанных в этот файл данных в кодах ASCII. Файлы данных имеют имя nnnn.gis, где nnnn– число в форме 0001 - 9999. При записи имя файла порождается автоматически.
В каталоге Well хранятся данные ГИС по всем стволам, пробуренным в скважине:
•основному стволу;
•боковым стволам (или “врезкам”), забуренным из основного ствола.
По принятому соглашению, имена кривых ГИС и всех прочих данных, содержащихся в БД по скважине, для основного ствола скважины не имеют никаких дополнительных обозначений.
Для идентификации боковых стволов (врезок), забуренных из основного ствола, используется специальный шифр, состоящий максимум из 7 символов, например, “V1”. Этот шифр выбирает пользователь произвольно (как правило, по принятой в организации системе кодировки) при вводе в БД исходных данных (кривых ГИС, данных инклинометрии, данных по керну, различных табличных данных, результатов испытаний и пр.). При обработке данных по боковому стволу, всем порождаемым данным, при записи их в БД, автоматически присваивается шифр бокового ствола. В заголовках всех вычислительных функций системы, где это необходимо, указывается шифр обрабатываемого бокового ствола. В системе нет ограничения на количество боковых стволов в скважине, записываемых в БД. Все боковые стволы должны иметь уникальные шифры в пределах одной скважины. Шифр бокового ствола не указывается в имени данного, а содержится внутри БД по скважине.
Данные инклинометрии по стволу скважины записываются в таблицу с фиксированным именем WELL.TABL:INCL. Общие сведения по инклинометрии записываются с именем WELL.VOID:DINCL. Настройка 3D сцены инклинометрии записывается с именем WELL.VOID:3DINCL. Инклинометрия по боковому стволу записывается в отдельную таблицу и имеет имя WELL.TABL:INCL. В этой таблице содержатся данные только по боковому стволу.
Результаты испытаний по стволу скважины записываются в документ с фиксированным именем WELL.DOCD:TEST.
Группа скважин, пробуренных с одной платформы (“куста”), представляет собой Куст скважин. Все скважины, относящиеся к отдельному кусту, имеют одинаковый номер куста. Шифр скважины в этом случае представляет собой строку НомерСкважины/НомерКуста. Например, скважины 150Р и 151 по кусту 123 имеют шифр 150Р/123 и 151/123 соответственно.
Координаты устья всех скважин по одному кусту могут совпадать или не совпадать между собой. Обычно при строительстве куста скважины забуриваются со смещением на 4-16 м вдоль какого-либо направления по азимуту. Координаты устья каждой скважины отражают эти смещения.
